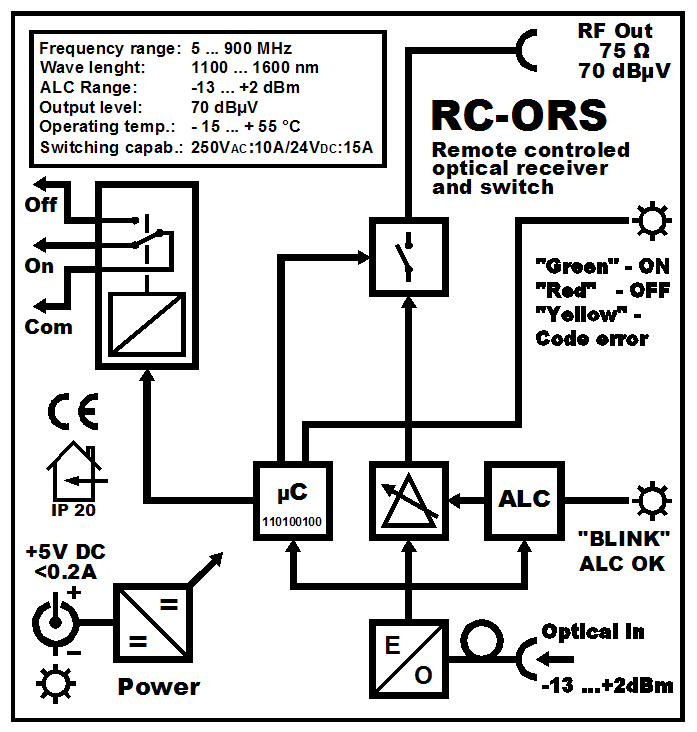

RC‑ORS е оптичен приемник с изключващ се дистанционно RF и синхронно работещо с него превключващо реле, предназначен да работи в CATV оптични системи с мрежова архитектура от типа FTTH, в които се използва система за дистанционен контрол от типа RC за контрол на достъпа на отделните абонати и едновременно с това се налага дистанционно включване, изключване или превключване на електрически устройства.

Характерни особености:
● Дистанционно включване и изключване на RF изхода.
● Дистанционно превключване на релето.
● Индикация на състоянието: включен RF изход (и Com към On), изключен RF изход (и Com към Off) или липса на управляващ сигнал (включен RF изход и Com към On) съответно със зелен, червен и жълт цвят на светодиодния индикатор.
● Автоматично поддържа постоянно изходно RF ниво при промяна на входното оптично ниво (система ALC)
● Работа при много ниско ниво на оптична мощност
● Плавен индикатор на нивото на входната оптична мощност
● Равномерна амплитудно-честотна характеристика в изхода
● Отсъствие на регулиращи елементи
● Малка консумация на електроенергия
● Вградени възстановяеми защити от пренапрежение и повишена консумация за осигуряване на надеждна работа.
● Компактен корпус
● Лесен монтаж и експлоатация
● Фабрично зададени честота на управляващия сигнал, идентификационен номер на устройството и идентификационен номер на системата за дистанционен контрол. Идентификационният номер на устройството и идентификационният номер на системата за дистанционен контрол са написани от долната страна на устройството.

ПАРАМЕТРИ

Оптични параметри
Дължина на вълната		[nm]	1100  ÷  1600
Загуби от отражение		[dB]	> 45
Тип на оптичното влакно			Едномодово 9/125µm
Оптичен съединител			SC/APC
Номинална входна оптична мощност (диапазон на работа на ALC)		[dBm]	-13  ÷  +2
Индикатор за входната оптична мощност:	Ниска (<  ‑13 dBm)		Угаснал
	Номинална (‑13 dBm  ÷   +2 dBm)		Мигащ с променлива продължителност в зависимост от оптичната мощност (системата ALC е сработила)
	Висока (> +2 dBm)		Постоянно светещ
Радиочестотни параметри
Работен честотен диапазон		[MHz]	5 ÷ 900
Изходен импеданс		[Ω]	75
Подтискане на отразения сигнал в изходa		[dB]	> 20 dB (-1.5 dB/oct.)
Амплитудна неравномерност		[dB]	<  ±1.5
Амплитудно-честотна характеристика			равномерна
Изходно ниво при задействана система ALC и OMI=5%/канал		[dBµV]	70 (при входна оптична мощност от ‑13 dBm до +2 dBm)
Отношение C/N при входна оптична мощност:	0 dBm и OMI = 5% / канал	[dB]	> 60
	-5 dBm и OMI = 5% / канал	[dB]	> 52
	-10 dBm и OMI = 5% / канал	[dB]	> 46
Изходен съединител			F3/8"
Комутационни параметри
Съпротивление на контактите		[Ω]	< 0.05
Максимални напрежение и ток на превключване		[V/A]	250V AC / 10A 125V AC / 15A 24V DC / 15A
Диелектрична якост (1 min)	между масата и контактите на релето	[V AC]	> 1500
	между контактите на релето	[V AC]	> 750
Общи параметри
Индикатор за състоянието на устройството:	RF изход включен (Com към On)		Зелен
	RF изход изключен (Com към Off)		Червен
	Няма или неразпознат управляващ сигнал RF изход включен (Com към On)		Жълт
Захранващо напрежение на захранващия куплунг			5V DC от външен стабилизатор
Консумиран ток		[A]	< 0.25
Консумирана мощност		[VA]	< 1.3
Работен температурен обхват		[°C]	-15 ÷  +55
Клас на защита			IP 20
Габаритни размери (L x W x H)		[mm]	90 / 80 / 33
Маса (без захранващия адаптер)		[kg]	0.1
